اگه شبکه کار میکنین یا حداقل با دنیای کامپیوتر آشنایی خوبی دارین حتما اصطلاح LoopBack به گوشتون خورده، همون آدرس معروف ۱۲۷.۰.۰.۱ . اما تو این نوشته نمیخوام راجع به این Loopback که نرمافزاریه صحبت کنم، بلکه Loopback فیزیکی موضوع این نوشتست. بله درست خوندین Loopback فیزیکی، چیزی که شاید کمتر کسی راجع بهش شنیده باشه. در ادامه این نوشته در مورد این سختافزار توضیح میدم.
Loopback فیزیکی چیست؟
عموم افراد با Loopback نرمافزاری آشنایی دارند یا با آدرس معروف ۱۲۷.۰.۰.۱ یا localhost که هدف استفاده از اونا تست شبکه یا سرویس گرفتن از سیستم جاریه. Loopback فیزیکی هم چنین هدفی داره ولی در لایه ۱ شبکه یعنی لایه فیزیکی. به زبون خیلی سادهتر با Loopback فیزیکی میتونیم سلامت یک پورت فیزیکی رو بررسی کنیم. این ابزار بهمون کمک میکنه تو لایه ۱ و از پورت و کارت شبکه شروع به تست کنیم بعد به سراغ کابل یا فیبر یا سمت مقابل بریم.
💡 نکته
به Loopback فیزیکی Loopback Plug گفته میشه و توی کتب تخصصی هم من به همین اسم دیدم. پس اگه خواستین انگلیسی در موردش جستوجو کنین این اصطلاح رو بیاد داشته باشین.
چطور یه Loopback فیزیکی بسازیم؟

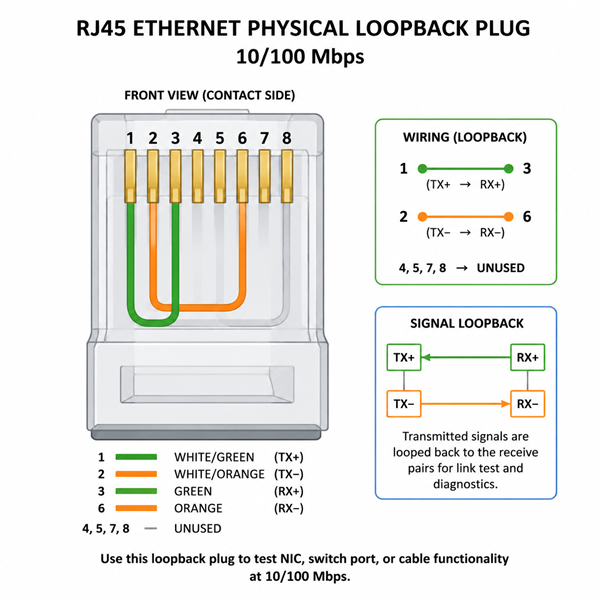

خب ساخت یه Loopback بسادگی ساخت یه کابل پچکورد و حتی راحتتره. اول به تصویر زیر یه نگاه بندازین.
همونطور که در تصویر مشخصه باید هر فرستنده رو به گیرنده متناظرش وصل کنیم. تو این تصویر ما داریم یه Plug با ۲ رشته سیم میبینیم که سادهترین نوعیه که میتونیم بسازیم. در مقابل با ۴ رشته سیم هم میتونیم بسازیم که همه پینها رو درگیر میکنه و نحوه سیمکشیش بصورت زیر میشه:
| ۳ | ۱ |
| ۶ | ۲ |
| ۷ | ۴ |
| ۸ | ۵ |
اینطوری وقتی Loopback Plug رو به پورت متصل میکنیم سیگنالها از خودش به خودش ارسال میشه حالا اگه پورت مشکلی نداشته باشه باید Up بشه و چراغاش روشن بشن و چشمک بزنن به این نتیجه میرسیم که:
- مدار فیزیکی ارسال (TX) سالمه
- مدار فیزیکی دریافت (RX) سالمه
- تراشه PHY (وظیفه تبدیل سیگنال دیجیتال به آنالوگ و برعکس رو برعهده داره) کارت شبکه کار میکنه
- Auto-Negotiation برقرار شده
اینا به این معنیه که پورت از نظر سختافزاری مشکلی نداره. برای مثال یه پورت داریم که Up نمیشه. ما میایم کابل رو جدا میکنیم و Loopback Plug میزنیم و لینک سبز میشه، پس یا مشکل از کابله یا سمت مقابل. ولی اگه خوده پورت Up نشد مشکل از همین پورت یا کارت شبکهـست ولی نمیتونیم دقیق بگیم کدوم یک از این مواردی که اسم بردم خراب شده.

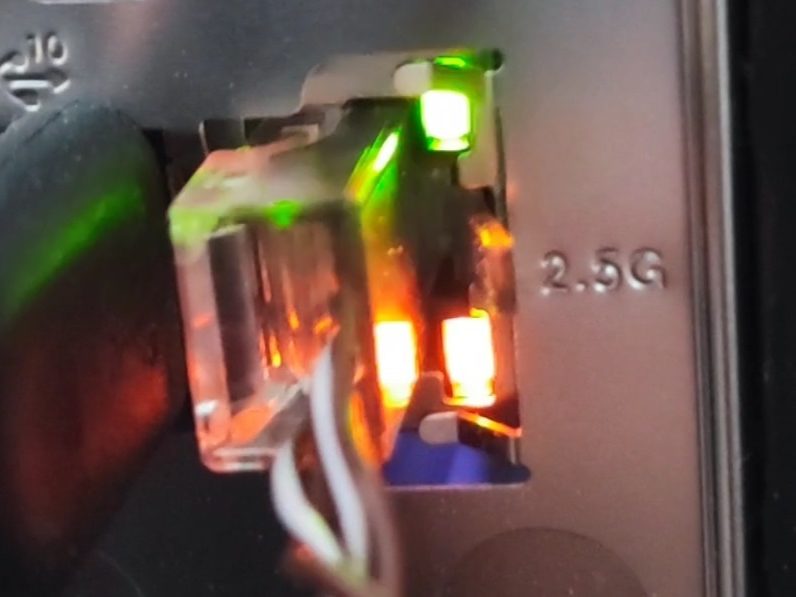

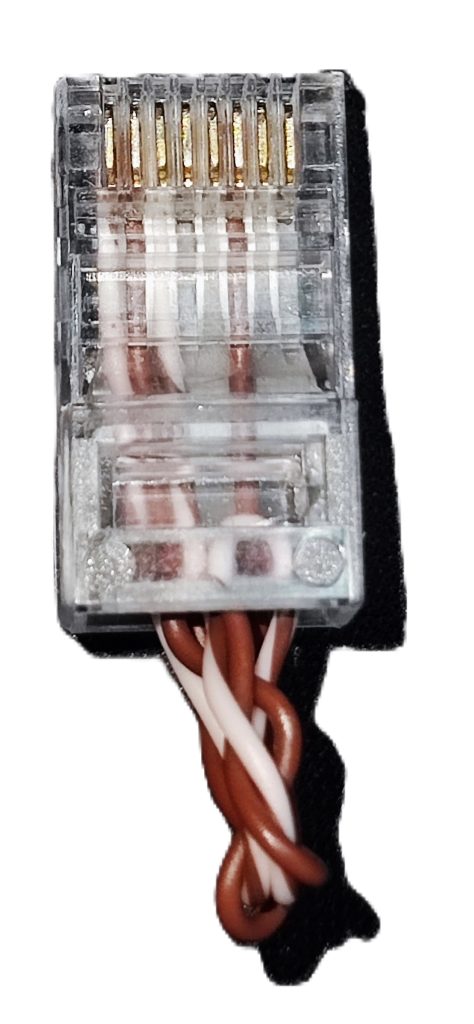

در تصویر زیر Loopback Plug دو رشته سیمی که خودم ساختم رو میبینید و در عکس دیگه اتصالش به کارت شبکه کیس و Up شدن کارت شبکه هست.
البته Loopbackهای شرکتی و آماده هستن که ظاهر به مراتب زیباتری دارن و اگه دوست ندارین خودتون بسازینش میتونید از اونا هم بخرین که عکسشو میذارم.
حالا که بحث Loopback Plugهای آماده شد یه مدل دیگه از اینها وجود داره که ظاهر متفاوتتری داره که عکسشو پایین میذارم. اینها از یه طرف نری و از یه طرف مادگی دارن و خب سوال اینجاست که مادگی به چه دردی میخوره؟ دقیقا اینم همون کار Plug معمولی رو میکنه بعلاوه اینکه میتونه کابل هم تست کنه.
با یه سناریو میشه بهتر توضیح داد. فرض کنید که یه پورت سوییچ Down شده، در وهله اول فرض میکنیم که مشکل از پورت سوییچه و Plug رو به خود سوییچ میزنیم. اگه پورت Up نشد که مشکل از همین پورت سوییچه و اگه Up شد اینبار پچکورد رو میزنیم به سوییچ و سر دیگش رو میزنیم به مادگی Loopback. اینبار ما داریم پورت سوییچ بعلاوه کابل رو تست میکنیم و اگه Up شد یعنی پچکورد هم سالمه و همینطور کابل به کابل میتونیم از پورت فاصله بگیریم و تیکه تیکه لایه ۱ رو تست کنیم.
امیدوارم که این نوشته هم برای شما مفید واقع بشه.
